擎立干货 | 换热效率高达95%的槽内沉浸式换热器

2022-10-20行业资讯6743次

一、平板换热器介绍

平板沉浸式换热器,一款放于槽池内的沉浸式板状热交换器,由两块特殊传热壁板合成,传热板之间形成流体运动通道,通过间壁式传热方式进行热量交换,是液-液、液-汽体的热交换的理想设备。它具有换热效率高,热损小,安装清洗方便,耐腐蚀等特点,传热效率高达95%,可用于化学表面处理、涂装工程、喷淋酸洗等领域。

二、技术参数
沉浸式换热器整体热力结构是根据矩形板壳瓦楞扩展传热原理,传热板表面曲面系数有效地提高了流体运动中的传热要素—流体紊动率,减少流体边界层热阻和温度梯度,促使流体向全平面传递,从而强化传热效率。

三、安装示意

板块化单元结构,简捷安装,串并联组合方式,安装示意图如下:

实例安装示意图

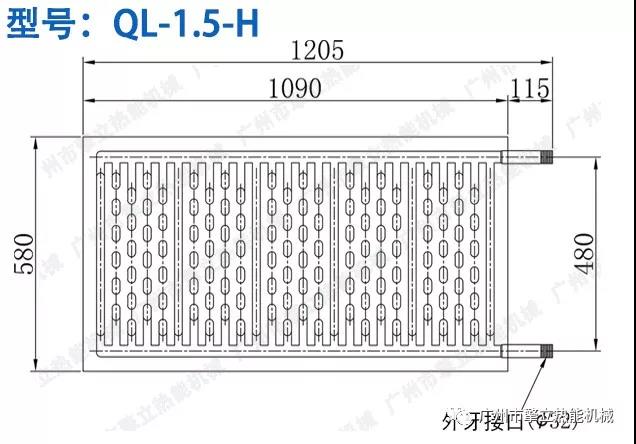

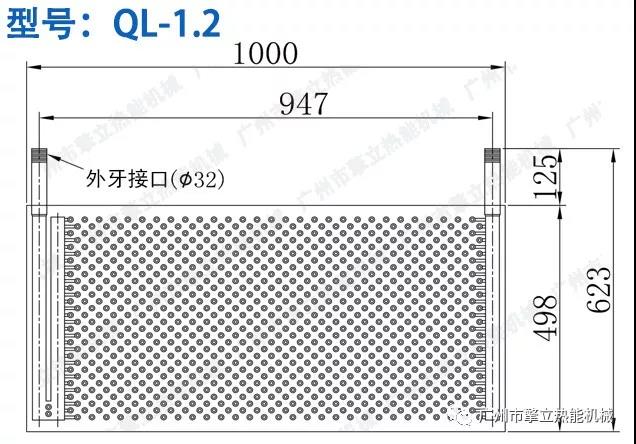

四、规格型号

沉浸式换热器,材质为不锈钢SUS304、SUS316L,工作温度:-20~280℃,设计压力为0.6Mpa,具体型号规格及参数有如下四种:
