翅片式散热器产品,故障调查技术检验

2021-09-05常见问题5510次

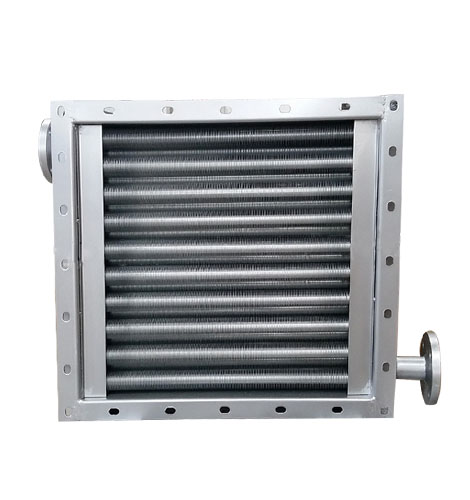

翅片式散热器是气体与液体热交换器中使用最为广泛的一种换热设备。它通过在普通的基管上加装翅片来达到强化传热的目的。基管可以用钢管;不锈钢管;铜管等。翅片也可以用钢带;不锈钢带,铜带,铝带等。

翅片式换热器主要用于干燥系统中空气加热,是热风装置中的主要设备,散热器采用的热介质可以是蒸汽或热水,也可用导热油,蒸气的工作压力一般不超过0.8Mpa,热空气的温度在170℃以下。

翅片式散热器主要由空气流向间的三排并列螺旋翅片管束组成,SRZ型散热翅片管束的加工工艺是反0.5*10毫米的钢带用机械绕片方法,绕在18毫米无缝钢管上,然后进行热镀锌,也可用不锈钢管及不锈钢带制成全不锈钢散热,SRL型散热器则是用钢管和铝带轧制的翅片散热器,其单位长度的散热面积比SRZ型的更大。

翅片式换热器因采用机械绕片,散热翅片与散热管接触面大而紧,传热性能良好、稳定,空气通过阻力小,蒸气或热水流经钢管管内,热量通过紧绕在钢管上翅片传给经过翅片间的空气,达到加热和冷却空气的作用。

那么,对于翅片式换热器设备故障事故分析,一般要进行故障事故调查、技术检验与鉴定、综合分析判断。

结构

翅片式散热器在翅片结构形式上可分为绕片式;串片式;焊片式;轧片式。

目前使用最广泛的是钢铝复合型翅片管,它利用了钢管的耐压性和铝的高效导热性能,在专用的机床上复合而成。其接触热阻在210℃的工作情况下几乎为零。

钢铝复合管具有其它类翅片管散热器不可替代的优势。

选用要求

1.热工性能方面的要求翅片式散热器的传热系数K值越高,说明其散热性能越好。提高散热器的散热量,增大翅片式散热器传热系数的方法,可以采用增加外壁散热面积提高翅片式散热器周围空气流动速度和增加散热器向外辐射强度等途径。

2.经济方面的要求,翅片式散热器器传给房间的单位热量所需金属耗量越少,成本越低,其经济性越好。翅片式散热器的金属热强度是衡量散热器经济性的一个标志。金属热强度是指散热器内热媒平均温度与室内空气温度差为1℃时。每公斤质量散热器单位时间所散出的热量。这个指标可作为衡量同一材质散热器经济性的一个指标。对各种不同材质的翅片式散热器,其经济评价标准宜以散热器单位散热量的成本(元/w)来衡量。

3.安装使用和工艺方面的要求翅片式散热器应具有一定机械强度和承压能力;结构形式应便于组合成所需要的散热面积,结构尺寸要小,少占房间面积和空间,翅片式散热器的生产工艺应满足大批量生产的要求。

4.卫生和美观方面的要求,外表光滑,不积灰和易于清扫,翅片式散热器的装设不应影响房间观感。

5.使用寿命的要求,翅片式散热器应不易于被腐蚀和破损,使用年限长。
