一、平板换热器介绍

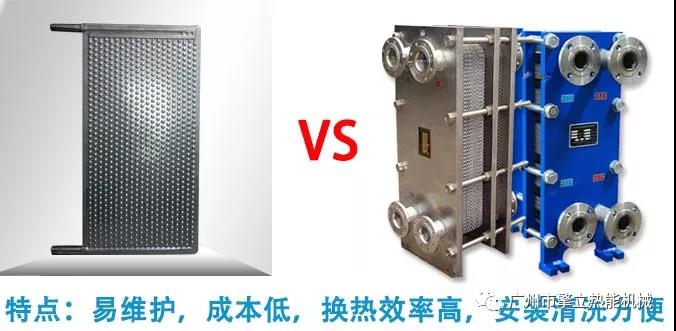

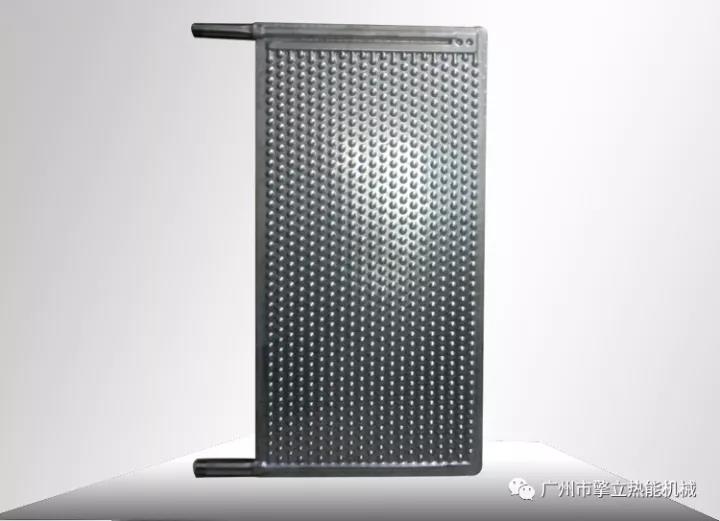

平板沉浸式换热器，一款放于槽池内的沉浸式板状热交换器，由两块特殊传热壁板合成，传热板之间形成流体运动通道，通过间壁式传热方式进行热量交换，是液-液、液-汽体的热交换的理想设备。它具有换热效率高，热损小，安装清洗方便，耐腐蚀等特点，传热效率高达95%，可用于化学表面处理、涂装工程、喷淋酸洗等领域。

二、技术参数

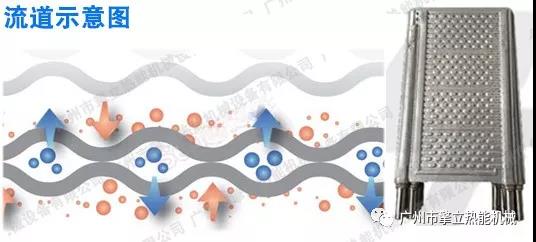

沉浸式换热器整体热力结构是根据矩形板壳瓦楞扩展传热原理，传热板表面曲面系数有效地提高了流体运动中的传热要素—流体紊动率，减少流体边界层热阻和温度梯度，促使流体向全平面传递，从而强化传热效率。

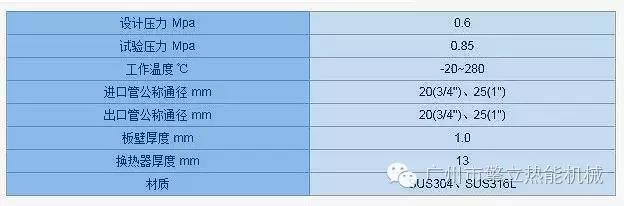

技术参数

三、安装示意

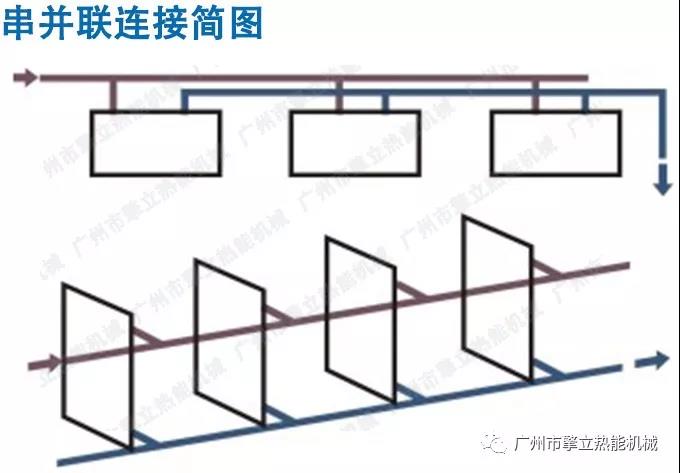

板块化单元结构，简捷安装，串并联组合方式，安装示意图如下：

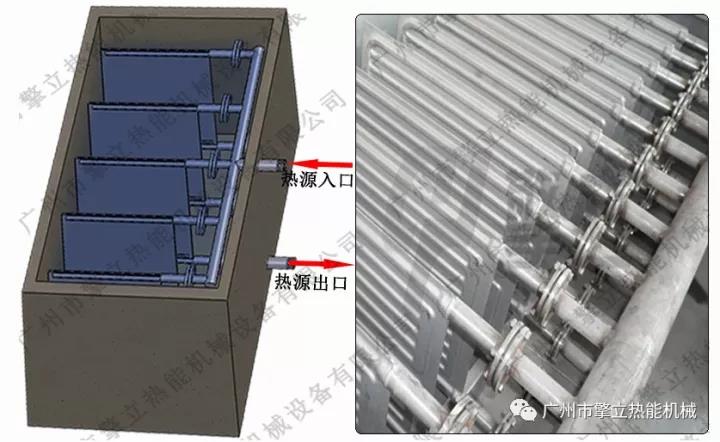

实例安装示意图

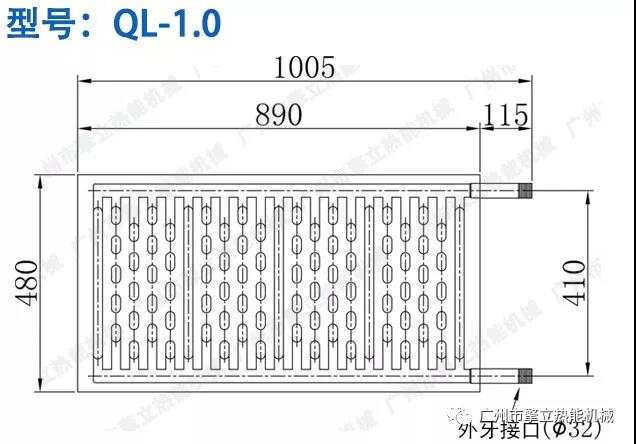

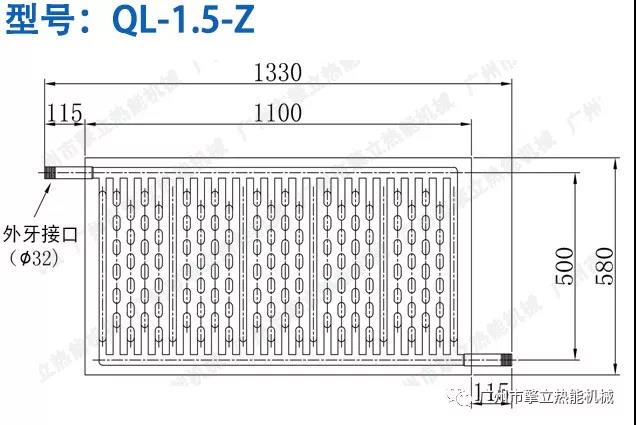

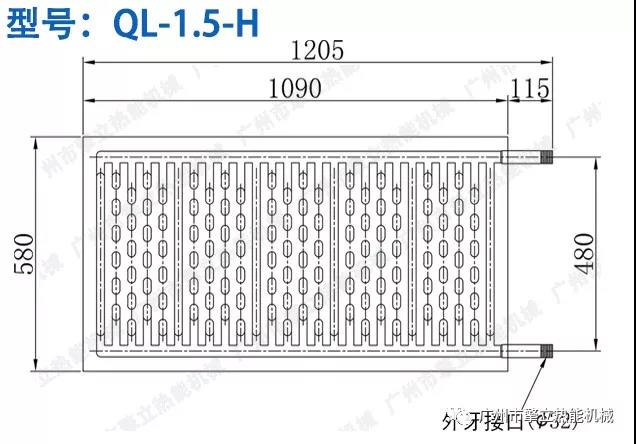

四、规格型号

沉浸式换热器，材质为不锈钢SUS304、SUS316L，工作温度：-20~280℃，设计压力为0.6Mpa，具体型号规格及参数有如下四种：

三、平板换热器设计选型——找广州擎立一站式解决
