典型案例|空气散热器的工况条件

2021-11-30行业资讯1340次

1.空调风柜加热盘管参考工况:
例一:机组型号:ZK120A,机组安装尺寸2290*2075;风量36000CMH,加热量:567KW,进风温度:-22摄氏度,热源:0.3Mpa饱和蒸汽。
例二:机组型号:ZK120A,机组安装尺寸2290*2075;风量36000CHM,进风温度:-22摄氏度,出风温度25摄氏度;热源:0.3Mpa饱和蒸汽.
例三:机组型号:ZK120A,机组安装尺寸2290*2075;风量36000CHM,预热量:285KW,再热量:282Kw,进风温度:-22摄氏度;热源:0.3Mpa饱和蒸汽。

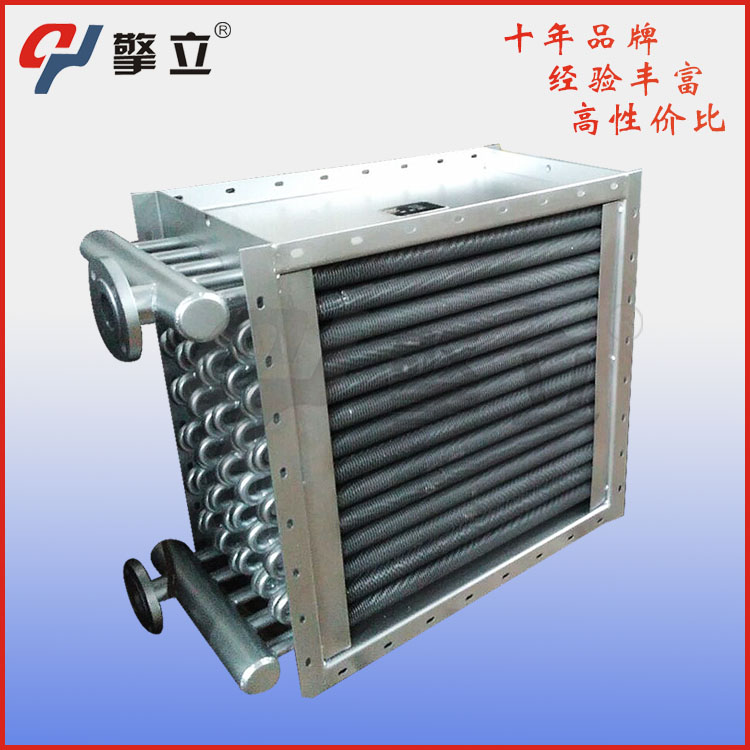

空调风柜加热盘管 空调风柜加热盘管

2.涂布机散热器参考工况:

例一:涂布机生产线尺寸:28000*2000*500,生产线共分7节。用7套烘干系统,每套系统送风量5000m3/h,每套加热量8万大卡,工作温度150摄氏度,热循环,热源:260摄氏度导热油。
例二:涂布机生产线尺寸:28000*2000*500,生产线共分7节。用7套烘干系统,每套系统送风量5000m3/h,每套加热量8万大卡,工作温度150摄氏度,热风循环,回风量约50%,热源:260摄氏度导热油。

涂布机散热器涂布机散热器

3.印刷机散热器参考工况:
例一:印刷线共分8节,每节布置1套加热系统,每节送风量5000m3/h,工作温度110摄氏度,加热量6万大卡,热源:0.5Mpa蒸汽。
例一:印刷线共分8节,每节布置1套加热系统,每节送风量5000m3/h,鲜风50%工作温度110摄氏度,热源:0.5Mpa蒸汽。
4.发泡胶烘房散热器参考工况:
发泡胶房尺寸8000*4000*3000,风量1000m3/h,工作温度75摄氏度,热风循环,热源:0.5Mpa蒸汽。
5.木材烘房(干燥窖)散热器参考工况:
木材烘房尺寸:10000*5000*4000,风机风量1000m3/h,共用3台循环风机,工作温度70摄氏度左右,热源:0.5Mpa蒸汽。
6、纸浆模塑散热器参考工况:
纸浆模塑烘干隧道炉32m*1.8m*1.5m,分8节,每节用1套加热系统,每节送风量6000m3/h,加热量11万大卡/节,工作温度120摄氏度,热源260摄氏度导热油,散热器外置炉顶,每节独立送回风。
7.淀粉气流干燥散热器参考工况:
淀粉气流干燥,班产80吨淀粉,送风量25000m3/h,全新风送风,工作温度140摄氏度,热源:180蒸汽。
8.凉果烘房散热器参考工况:
糖果烘房4000*4000*3000,送风量6000m3/h,热风循环,工作温度95摄氏度,热源:0.5Mpa蒸汽。
9.电镀烘干线用散热器参考工况:
例一:电镀漆干炉生产线24*3.8*2.8m3,工作温度150摄氏度,分两套系统送风加热,每套送风量13000m3/h,热风循环,循环量约50%,热源:250摄氏度导热油。
10,纸机烘干用散热器参考工况:
例一:引纸送风:风量:10947kg/h,进风温度:20摄氏度,出口温度:70摄氏度,热源:110摄氏度冷凝水;
前干部送风:风量59912kg/h,进风温度:55摄氏度,出风温度:105摄氏度,热源:0.5Mpa蒸汽;
前干部送风:风量59912kg/h,进风温度:55摄氏度,出风温度:105摄氏度,热源:0.5Mpa蒸汽;
11.腐竹烘房散热器参考工况:
例一:腐竹烘房尺寸:8000*4000*3000,循环风机1000m3/h,用2台风机布置在两侧底部用风管均匀送风,顶部回风,工作温度85摄氏度,热源:0.5Mpa蒸汽。
12.腊肠烘房散热器参考工况:
例一:腊肠烘房尺寸:9000*5000*4000,循环风机10000m3/h,用3台风机布置在后侧底部送风,顶部回风,工作温度65摄氏度,热源:0.5Mpa蒸汽。
13.排面,米粉烘干机散热器参考工况:
例一:隧道炉烘干,整线分12节烘箱,有单层和剁成(5层、7层和10层),每节3000*4000*1800,每节配1套风机和散热器,风量约5000m3/h每节,工作温度:米粉约70摄氏度,面约80-90摄氏度,热源一般为0.5Mpa蒸汽。散热器装在顶部往下送风,底部回风。
14.乳胶手套烘干散热器参考工况:
例一:乳胶手套生产线:120米*1.7米*1.65米;风量:8288~16576m3/h,热风循环,分3套系统加热;工作温度:150摄氏度;热源:采用240摄氏度导热油。
15.家具表面漆干房散热器参考工况:
例一:家具表面漆干房,地盘线烘干,散热器和风机吊顶安装在地盘线上方,均匀分布在漆干房的每条地盘线上方,每个散热器配1台风机,风机风量约4000m3/h,工作温度45摄氏度左右,热源0.2Mpa蒸汽。
16.锅炉尾气回收散热器参考工况:
例一:2吨锅炉尾气热回收,烟气加热自来水,排烟量2400m3/h,排烟温度:280摄氏度,经过节能器热回收后排烟温度降为130摄氏度,回收热量用来加热常温自来水(约30摄氏度)至80摄氏度。请设计空气散热器及计算水流量。
